概述

本文主要介绍如何使用 Quuppa LD-6L-FL 校准定位器（Focusing Locator，以下简称“FL”）对Quuppa compatibe的标签进行配置。

注意: Quuppa Q17-FL Focusing Locator 的使用与 LD-6L-FL 不同，如果你使用的型号是 Q17-FL Focusing Locator ，请查阅我司其他文章。

准备工作

硬件

  • Quuppa LD-6L Focusing Locator 一台

  • USB转12V DC线一根

  • 标准网线一根

  • 安装 Quuppa Site Planner 软件的电脑一台

网络和防火墙配置

Focusing Locator与Quuppa Site Planner之间采用UDP通讯。

设定固定IP地址

  • 本机IP地址必须设定为固定IP地址，且IP地址为192.168.123.100，子网掩码255.255.255.0。

关闭防火墙

  • 关闭防火墙。

连接

  • 将USB转12V升压线一端插入电脑USB Type A接口，另外一端插入FL的DC口。
  • 将一根标准网线，一段插入安装QSP软件的电脑的有线网口，另外一段插入FL的网口。连接成功后，Q17 FL的指示灯会绿灯闪烁。

参数配置

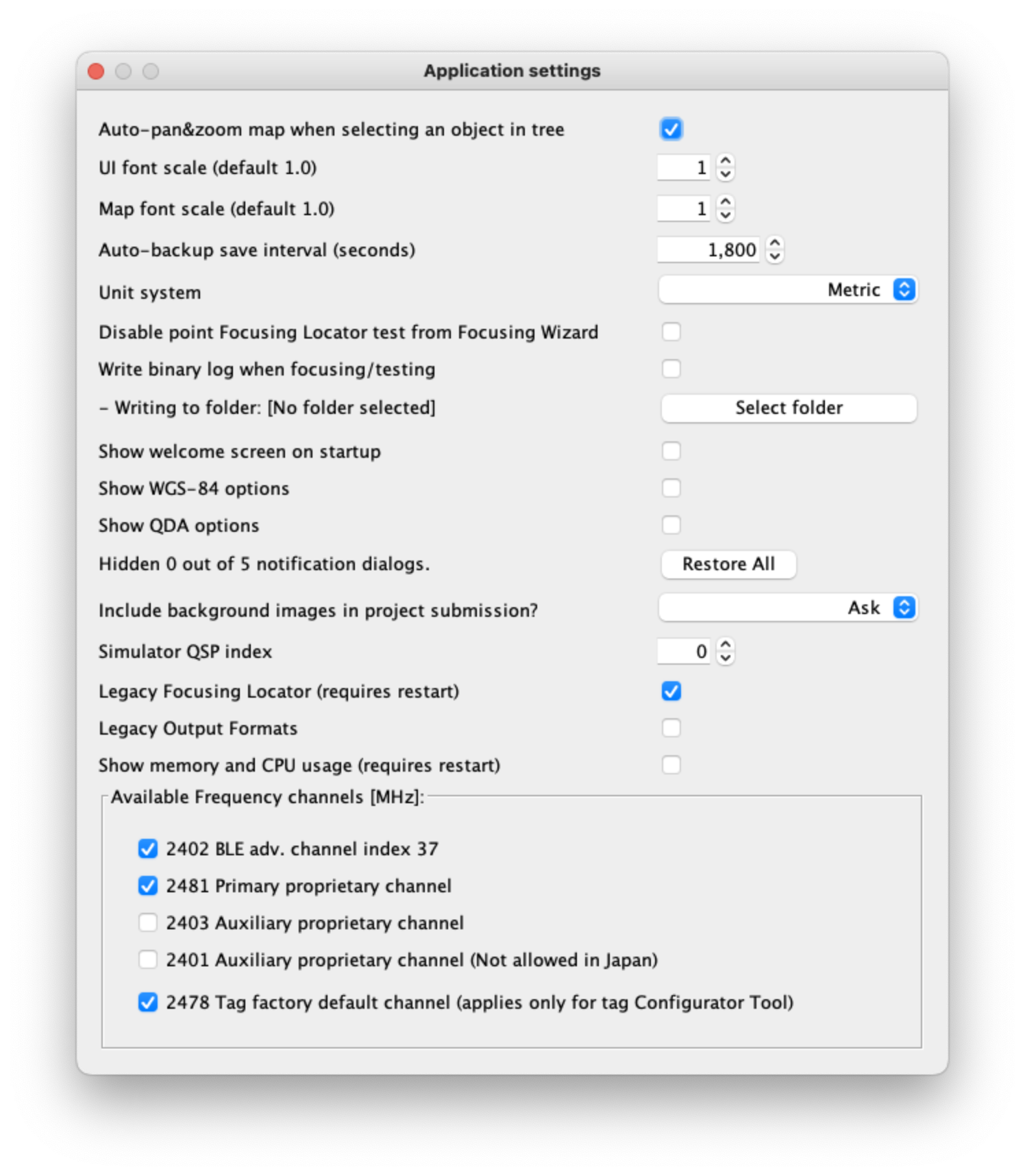

必须将Settings->Application settings里的Legacy Focusing Locator的勾搭上，然后重启QSP。 如果提示升级固件，点击Yes。 在这里插入图片描述

配置标签

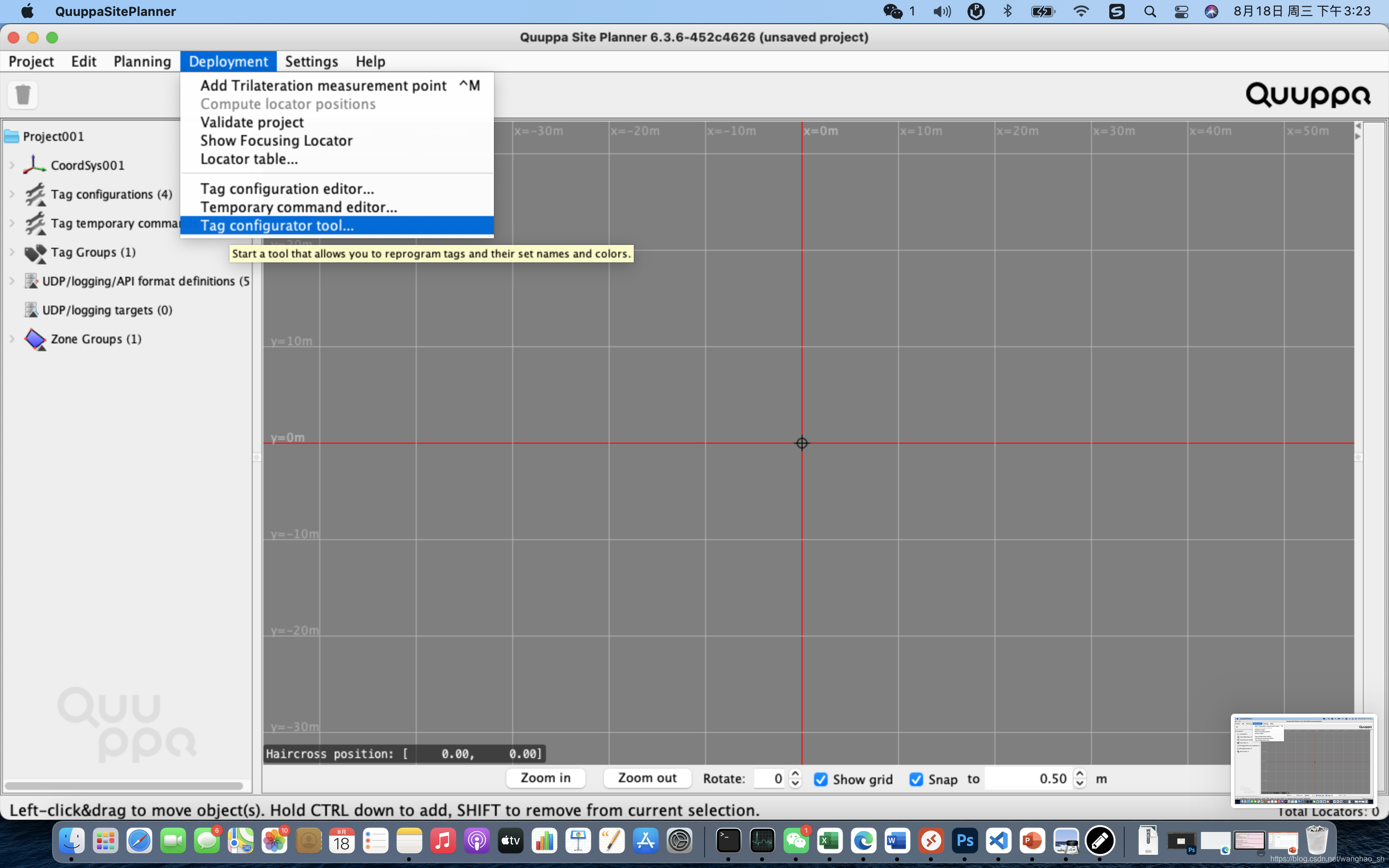

  • 下拉菜单选择Deployment->Tag configurator tool。 在这里插入图片描述

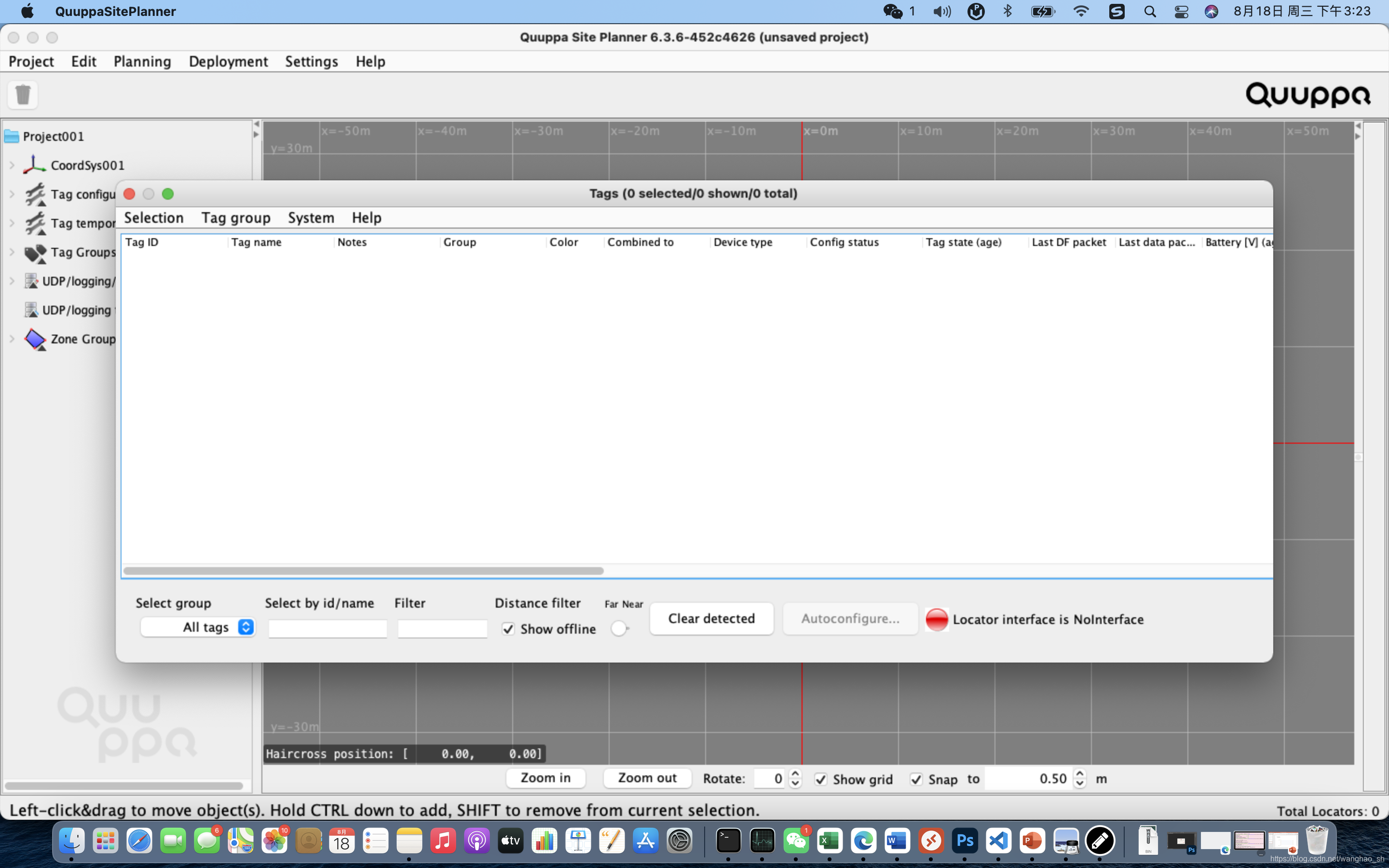

  • 如果配置正确，Tags界面上的图标会从红色变为绿色。 在这里插入图片描述

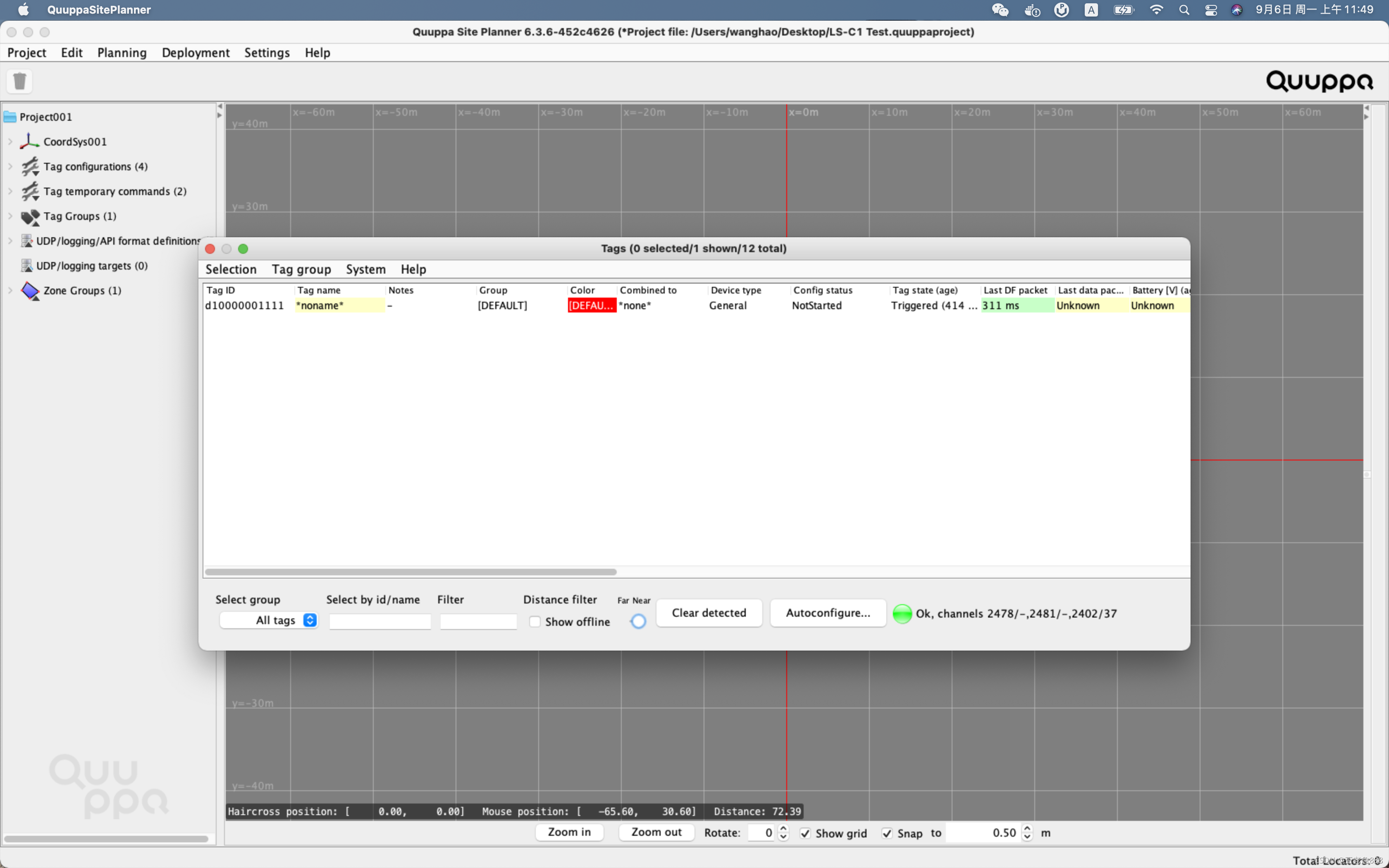

  • 将标签放在校准定位器上，按一下按钮。Tags界面上会显示出当前标签信息。 在这里插入图片描述

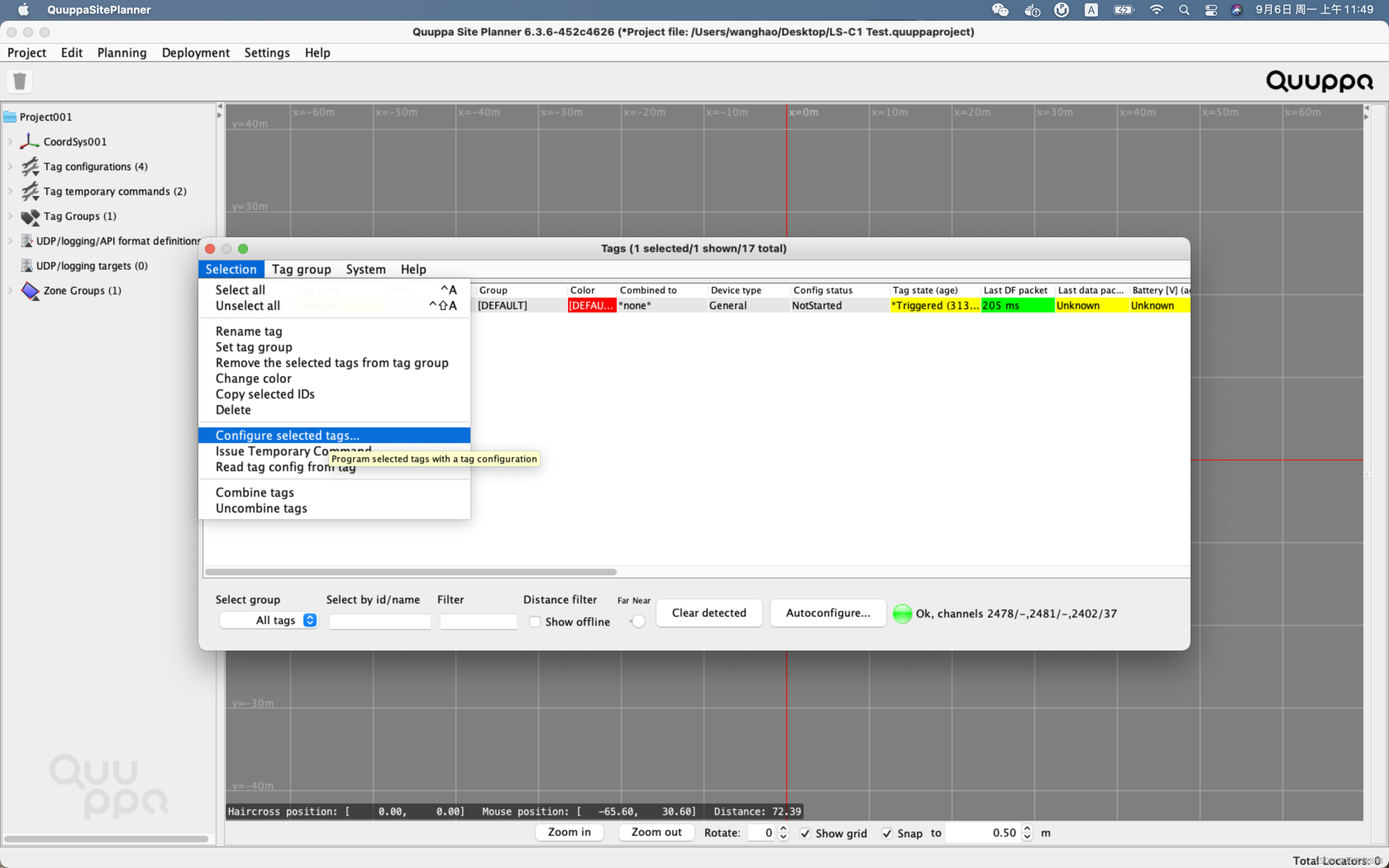

  • 选中要配置的标签，点击下拉菜单Selection->Configure selected tags...进行配置。 在这里插入图片描述

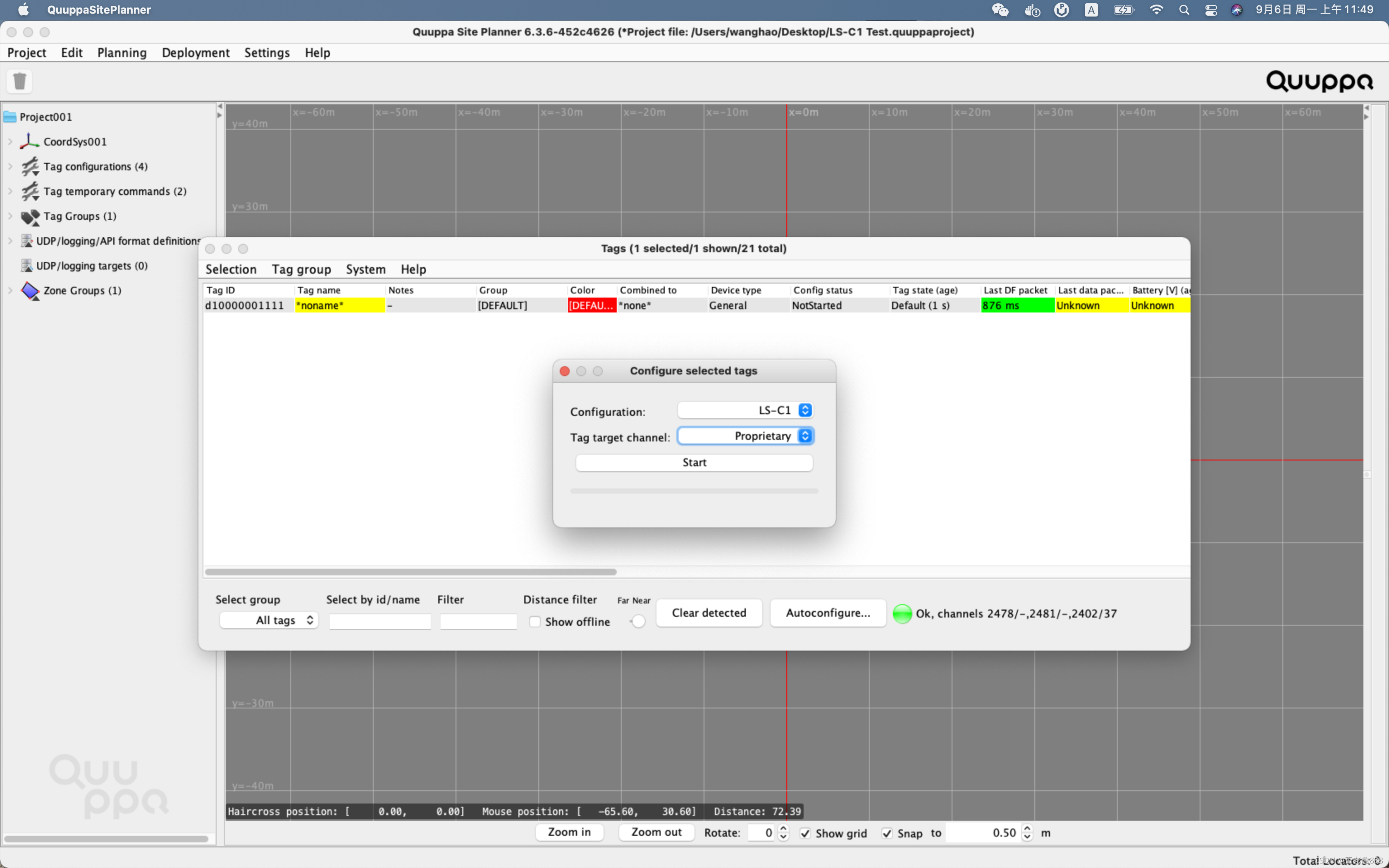

  • 选择要配置的配置文件，选择Tag target channel为Proprietary，然后点击Start。 在这里插入图片描述

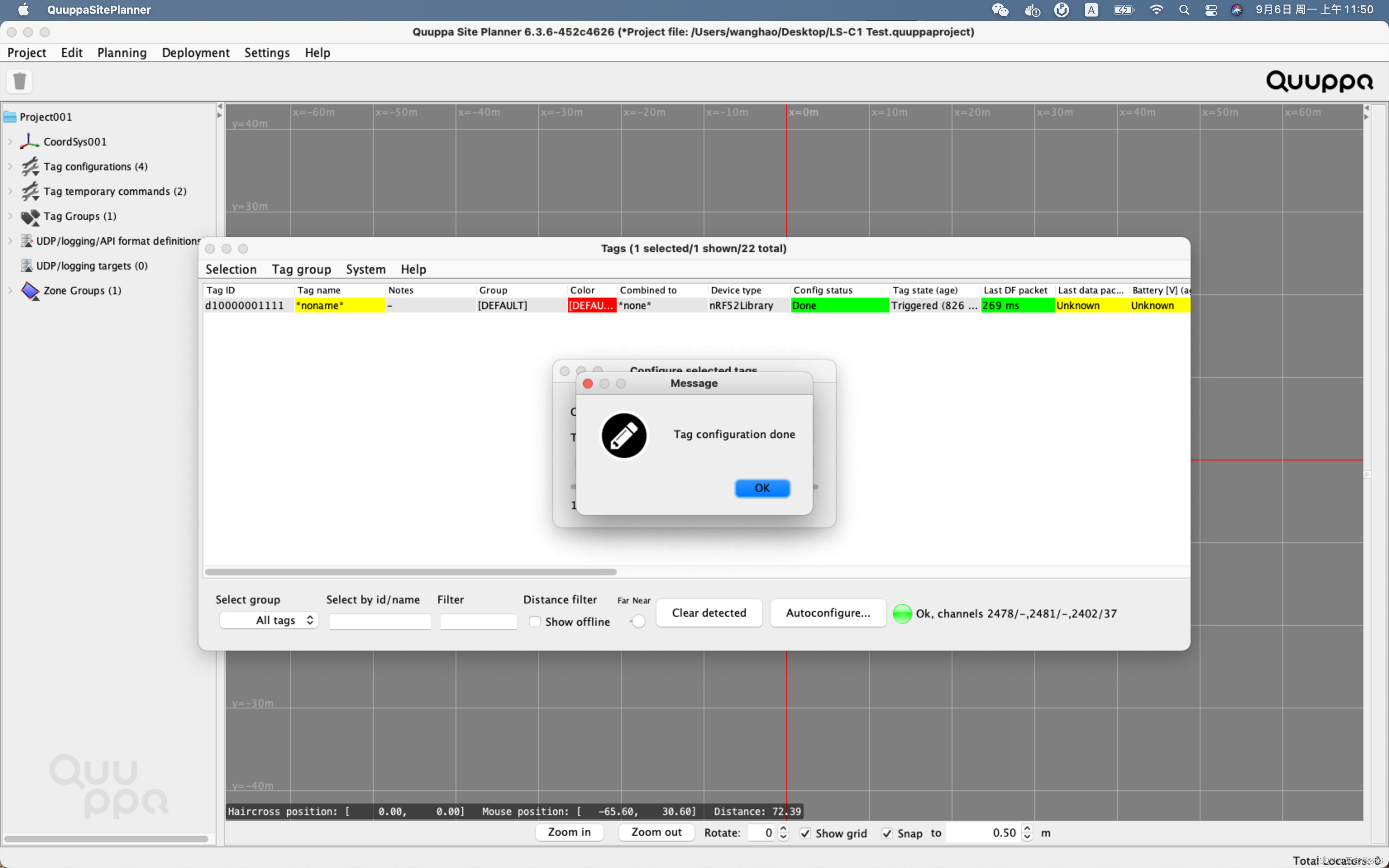

  • 配置成功会弹出提示框，列表中Config status会变为Done状态。 在这里插入图片描述
